三相隔離變壓器的原理圖解!
三相隔離變壓器的原理基本都是利用電磁感應原理。使用三相隔離變壓器還是很安全的，一般會用作維修電源。隔離變壓器常見的的確是1：1變壓器比較多，但也不全是這一種規格的。另外，要說明的是控制變壓器和電子管設備的電源也屬于隔離變壓器的一種。在工業中三相隔離變壓器的應用比較普遍。上海蓋能電氣有限公司時三相隔離變壓器生產企業，在工業變壓器領域已經30余年，接下來我們為大家簡要介紹三相隔離變壓器原理圖解！
引文作者:上海蓋能電氣市場部（專注干式變壓器30年）電話：189 1886 3098（微信同號）

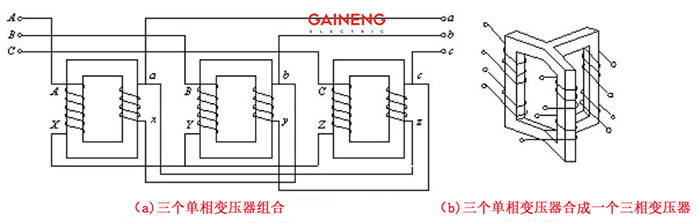

電力工業中，輸配電都采用三相制。變換三相交流電電壓，則用三相隔離變壓器。可以設想， 把三個單相變壓器拼合在一起， 便組成了一個三相變壓器，各相磁通都經過中間鐵心。
三相隔離變壓器原理

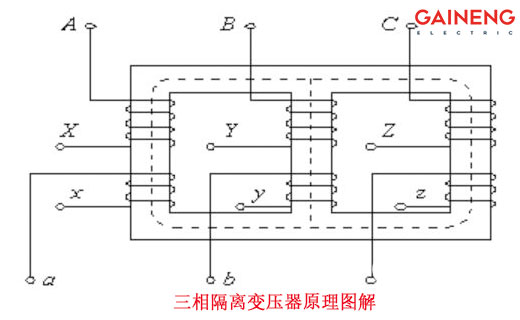

由于三相磁通對稱（各相磁通幅值相等，相位互差 120 °），所以通過中間鐵心的總磁通為零，故中間鐵心柱可以取消。這樣，實際制作時，通常把三個鐵心柱排列在同一平面，如下圖所示。這種三相變壓器比三個單相變壓器組合效率高，成本低，體積小，因此應用廣泛。 原副邊可以根據實際需要連接成星形或三角形。原邊與三相電源連接，副邊和三相負載連接，構成三相電路。
三相隔離變壓器原理
三相干式隔離變壓器是3個相同的容量單相變壓器的組合。它有三個鐵芯柱，每個鐵芯柱都繞著同一相的2個線圈，一個是高壓線圈，另一個是低壓線圈。三相變壓器是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。
U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V.相與中心線之間稱為相電壓，電壓是220V.三相隔離變壓器工作原理：變壓器的基本工作原理是電磁感應原理。當交流電壓加到一次側繞組后交流電流流入該繞組就產生勵磁作用，在鐵芯中產生交變的磁通，這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，它分別在兩個繞組中引起感應電動勢。
這時如果二次側與外電路的負載接通，便有交流電流流出，于是輸出電能。變壓器有不同的使用條件、安裝場所，有不同的電壓等級和容量級別，有不同的結構形式和冷卻方式，所以應按不同原則進行分類。
變壓器分為電力變壓器（又可分為升壓變壓器、降壓變壓器、配電變壓器、廠用變壓器等）、特種變壓器（電爐變壓器、整流變壓器、電焊變壓器等）、儀用互感器（電壓互感器、電流互感器）、試驗用的高奪變壓器和調壓器等。
