隔離變壓器是在不改變頻率的情況下將電能從一個電路傳輸到另一個電路的裝置。它包含一次繞組和二次繞組，其中一次繞組連接到主電路，二次繞組連接到所需的負載電路。隔離變壓器被定義為變壓器的一次和二次繞組彼此分離。

引文作者:上海蓋能電氣市場部（專注干式變壓器30年）

電話：189 1886 3098（微信同號）

變壓器的輸入和輸出功率是磁耦合的，因為變壓器的設計是通過使用介質絕緣屏障。如圖所示，隔離變壓器將電氣系統中的負載隔離，以防止設備從電源獲得尖峰和諧波。這種變壓器也稱為絕緣變壓器。

隔離變壓器

帶靜電屏蔽的隔離變壓器用于計算機和實驗室儀器等敏感設備。匝數比決定是否使用變壓器：升壓、降壓或電壓不變。該變壓器可應用于便攜式電動工具、電力牽引等多種場合。

隔離變壓器的分類取決于繞組布置、結構和所涉及的交流電類型。

基于繞組排列的分類

一些能夠產生與其輸入相同的輸出電壓的變壓器被稱為1:1隔離變壓器。

升壓變壓器產生的輸出電壓大于其輸入電壓。

降壓變壓器相對于其輸入產生較小的輸出。

升壓變壓器：這種類型的變壓器在二次繞組中的匝數更多，而在一次繞組中的匝數更少，因此與圖中所示的一次繞組相比，二次繞組中的電壓更高。兩個繞組的匝數由應用額定值要求決定。升壓變壓器用作升壓輸電線路。

升壓隔離變壓器

降壓變壓器（低壓隔離變壓器）：這種類型的變壓器根據負載要求將電源電壓降低到較低的值。在降壓變壓器中，一次繞組的匝數比二次繞組多。

降壓隔離變壓器

電流、電壓和匝數之間的關系在下面給出的變換比方程中。

電壓變比=二次匝數/一次匝數

電流變比=初級匝數/次級匝數

基于電源性質的分類

隔離變壓器可以在單相和三相交流電源上運行。

單相變壓器：這是為在單相交流電源上運行而制造的，主要用于低功率應用，如住宅照明、空調和供暖等。根據負載要求，單相變壓器可以串聯或并聯。

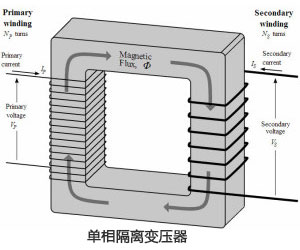

單相隔離變壓器

單相變壓器是由兩個繞組在一個共同的鐵心。如果其中一個繞組連接到交流電壓，則在鐵芯上設置另一個磁場。這個磁場與二次繞組耦合在一起產生一個電動勢。結果，這個電動勢驅動電流通過負載電路。

三相干式變壓器：該變壓器是專為特定電壓而設計和制造的，特別是在較高電壓下。三相變壓器有三種繞組，因為一次繞組和二次繞組都包含在三相中。

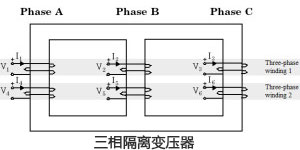

三相隔離變壓器

這些低壓隔離變壓器可以以星形或三角形形式連接。一次繞組和二次繞組的組合可以是三角形三角形、Y形三角形、Y形Y形和三角形Y形。這種類型的配置取決于中低壓電氣設備的實際設計要求而定。
