箱式移動式儲能系統的結構及應用前景如何?
可移動的能量儲存和能量轉換系統可以安裝在一輛半掛車內,也可以直接安裝在集裝箱里,即使是在最偏遠的地方,也可以經濟高效地快速安裝太陽能、風能和地熱能系統。傳統儲能電站需要建設專用廠房、施工周期長且固定無法移動的特點,但隨著電化學儲能在電力系統內不斷推廣應用,移動式儲能系統可進行工廠化生產,具備環境適應性強、安裝簡便、可擴展性高的特點,目前,越來越多的移動式儲能跋山涉水,被運往祖國各地。那移動式儲能系統的結構如何呢?
引文作者:上海蓋能電氣市場部(專注干式變壓器30年)電話:189 1886 3098(微信同號)
集裝箱移動式儲能系統結構構造

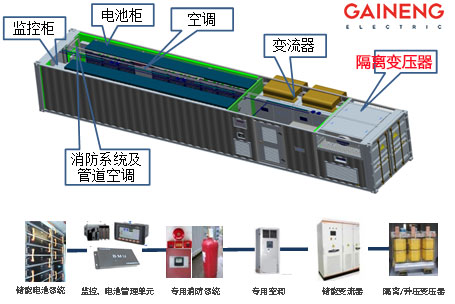

集裝箱式移動儲能系統一般由儲能電池系統、監控系統、電池管理單元、專用消防系統、專用空調、儲能變流器及隔離變壓器組成,并最終集成在一個40英尺集裝箱內。單個箱體的布局效果圖如下所示:

隔離變壓器在儲能系統中的應用
安全隔離變壓器在移動式儲能系統的應用
儲能變流器則是將電池直流電轉換為三相交流電的能量轉換單元,其可運行于并網及離網模式。并網模式下變流器按照上層調度下發的功率指令與電網進行能量交互;離網模式下儲能變流器可為廠區負荷提供電壓頻率支撐,并為部分可再生能源提供黑啟動電源。儲能變流器出口與隔離變壓器連接,使一次側與二次側的電氣完全絕緣,最大程度保證集裝箱系統的安全。
移動式儲能系統的應用前景廣闊
目前,移動式儲能系統以其較為突出的靈活便捷性已廣泛應用于電力系統輸發配送等領域。與傳統固定式儲能電站相比,集裝箱儲能系統的模塊化設計采用了國際標準化的集裝箱尺寸,允許遠洋和公路運輸,可以通過高架起重機進行吊裝,可移動性強,不受地域限制。另外集裝箱儲能系統可進行工廠化生產,直接在車間進行組裝調試,大大節約了工程的施工和運維成本,并實現事故隔離。
這種結構緊湊、工程建設周期短,能夠快速響應客戶需求的移動式儲能系統有成為電化學儲能未來主流的成組方式的希望。而未來隨著電池本體技術的不斷突破,移動式儲能系統的能量密度也將進一步提升,成本也大幅度下降,未來有希望成為推進能源生產和消費革命的重要載體,是能源互聯網中極具發展前景的技術和產業。
