變壓器設計時聯結組別有哪些類型和特點？
聯結組別是變壓器的重要技術指標，不同的聯結組別有不同的使用場所。聯結組別表示變壓器繞組的連接方法和原始副邊對應線電勢相位關系的符號。
引文作者:上海蓋能電氣市場部（專注干式變壓器30年）電話：189 1886 3098（微信同號）
它使用時鐘表示，由字符和數字組成，前面的字符從左到右表示高壓，低壓繞組連接方法，后面的數字可以是0-11之間的整數，代表高壓繞組線電位移的大小，乘以30°，即低壓邊線電位滯后于高壓邊線電位相位移的角度。
繞組聯結組別的主要特點是什么？

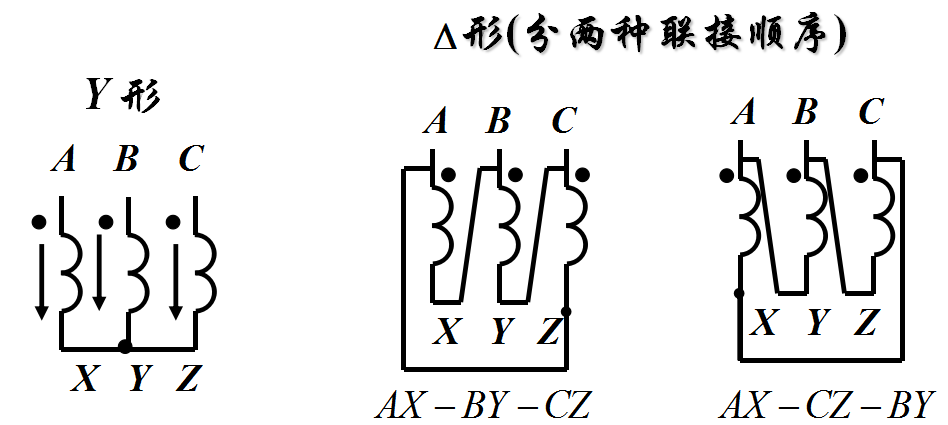

三相變壓器常用的繞組連接組有三角形、星形和曲折形。大寫字母Y、D、Z用于高壓繞組，中低壓繞組用同一字母的小寫形式Y、D、Z用YN(yn)或ZN(zn)用于中性點引出的星形或曲折連接。
星形聯結的優點：
(1)對高壓繞組更經濟實用。
(2)可提供中性點。
(3)允許中性點直接接地或通過阻抗接地。
(4)允許降級中性點的絕緣水平(分級絕緣)
(5)繞組分接和分接開關允許設置在每個相中性點端。
(6)允許帶有中性點的單相負載。
三角形聯結的優點：
(1)低壓繞組對大電流更經濟實用。
(2)降低繞組的零序阻抗，結合星形連接繞組。
曲折聯結的優點：
(1)允許具有固有零序阻抗的中性點電流負載(適用于接地變壓器，建立系統的人為中性點端子)
(2)當負載不平衡時，系統中的電壓不平衡可以減少。
三相變壓器常用的聯結組號和適用范圍是什么？
1.Yyn0聯結組
Yyn0連接組的變壓器適用于以下場合：三相負荷基本平衡，低壓中性線電流不超過低壓繞組額定電流的25%。如果考慮電壓對稱性（如照明負荷），中性點的連續電流不得超過額定電流的10%；當供電系統中諧波干擾不嚴重時；10kV配電系統；新項目盡量不采用此接線形式。繞組接線圖如下：
2.YD11聯結組
主變壓器常用于110/10kV配電系統。繞組接線簡圖如下:
3.Dyn11聯結組
Dyn11連接組變壓器適用于以下場合：單相不平衡負荷引起的中性線電流超過變壓器低壓繞組額定電流的25%；供電系統中諧波源較大，3n次諧波電流突出；10kV配電系統；用于疲勞區域。繞組接線圖如下：
4.Dzn0聯結組
Dzn0連接組變壓器適用于以下場合：中性點可承受繞組額定電流；供電系統中諧波源大，高諧波電流突出；當單相不平衡負荷引起的中性線電流超過變壓器低壓繞組額定電流的25%時。繞組接線圖如下：
5.Yzn11聯結組
Yzn1連接組變壓器適用于以下場合：曲折接線變壓器具有三角形接線變壓器能承受單相負荷的特點，星形接線變壓器具有中性點的特點；曲折接線有利于防止雷擊和過電壓損壞，主要用于多雷區域。繞組接線圖如下：
