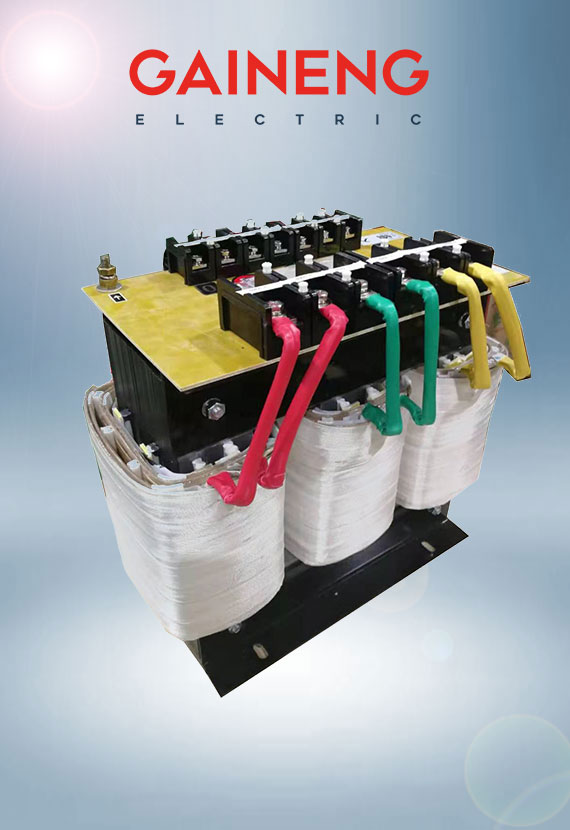

25KVA三相干式變壓器

25KVA三相干式變壓器

上海蓋能電氣是專注干式變壓器生產廠家，設計生產各類SG三相干式變壓器型號，SG系列中的25KVA三相干式變壓器采用優質材料和先進的工藝技術專業生產，其廣泛應用于機床機械，進出口機電設備，光伏發電，風力發電，船用隔離供電系統，工頻UPS不間斷電源等。上海蓋能電氣設計生產的SG系列三相干式變壓器額定容量0.5KVA--800KVA 之間，產品參照國外同類產品最新研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際、國家標準。SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過690V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。更具更有防火、防潮、安全可靠、節約電能及維護方便等優點。

上海蓋能電氣有限公司專注設計和生產干式變壓器30余年的廠家，制造各種型號規格變壓器：三相干式變壓器，三相隔離變壓器，單相隔離變壓器，干式隔離變壓器，干式隔離變壓器，工業控制變壓器，機床控制變壓器，高頻高壓變壓器，低壓大電流變壓器。額定容量0.1KVA-800KVA,華東區（上海，浙江，江蘇，安徽，山東，福建）及其它地區干式變壓器隔離變壓器價格報價：

189 1886 3098 袁先生（微信同號）

變壓器電壓及容量均可定制

上海蓋能電氣干式隔離變壓器參數型號手冊PDF下載

上海蓋能電氣干式變壓器購買須知PDF下載

SG三相干式變壓器規格型號及安裝尺寸

規格	輸入電壓	輸出電壓	不帶機箱尺寸(cm)/ 重量(kg)	帶機箱尺寸(cm)/重量(kg)
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根據客戶要求訂制	380V 220V 210V 208V 110V 36V 可根據客戶要求訂制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

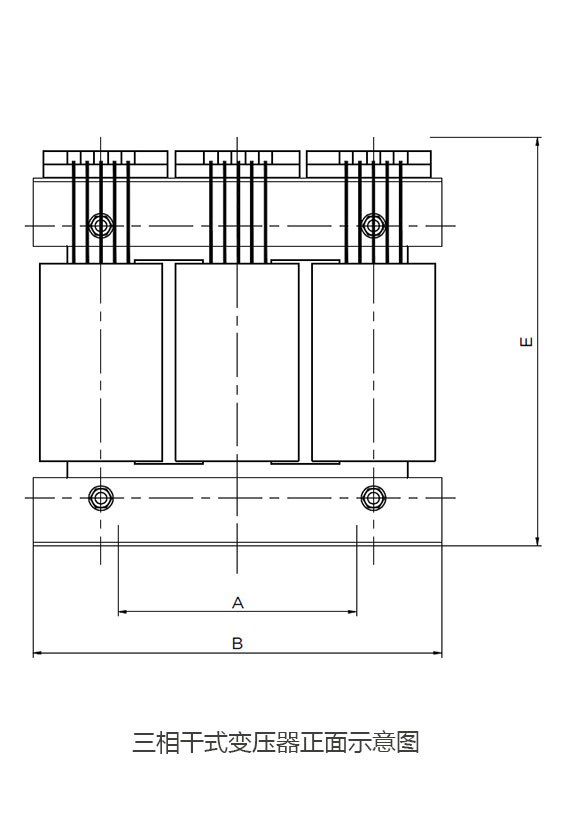

*標注尺寸參考左圖圖紙

*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式變壓器三相隔離變壓器。

SG三相干式變壓器國家標準	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
國際標準	IEC 726
行業標準	JB/T 8750-1998

SG三相干式變壓器原理

電力工業中，輸配電都采用三相制。變換三相交流電電壓，則用三相變壓器?？梢栽O想，把三個單相變壓器拼合在一起，便組成了一個三相干式變壓器，各相磁通都經過中間鐵心。

由于三相磁通對稱（各相磁通幅值相等，相位互差 120 °），所以通過中間鐵心的總磁通為零，故中間鐵心柱可以取消。這樣，實際制作時，通常把三個鐵心柱排列在同一平面，這種三相干式變壓器比三個單相變壓器組合效率高，成本低，體積小，因此應用廣泛。原副邊可以根據實際需要連接成星形或三角形。原邊與三相電源連接，副邊和三相負載連接，構成三相電路。

SG三相干式變壓器是3個相同的容量單相變壓器的組合。它有三個鐵芯柱，每個鐵芯柱都繞著同一相的2個線圈，一個是高壓線圈，另一個是低壓線圈。三相變壓器是產生幅值相等、頻率相等、相位互差120°電勢的發電機稱為三相發電機；以三相發電機作為電源，稱為三相電源；以三相電源供電的電路，稱為三相電路。

U、V、W稱為三相，相與相之間的電壓是線電壓，電壓為380V.相與中心線之間稱為相電壓，電壓是220V.三相變壓器工作原理：變壓器的基本工作原理是電磁感應原理。當交流電壓加到一次側繞組后交流電流流入該繞組就產生勵磁作用，在鐵芯中產生交變的磁通，這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，它分別在兩個繞組中引起感應電動勢。

這時如果二次側與外電路的負載接通，便有交流電流流出，于是輸出電能。變壓器有不同的使用條件、安裝場所，有不同的電壓等級和容量級別，有不同的結構形式和冷卻方式，所以應按不同原則進行分類。

三相干式變壓器分為電力變壓器（又可分為升壓變壓器、降壓變壓器、配電變壓器、廠用變壓器等）、特種變壓器（電爐變壓器、整流變壓器、電焊變壓器等）、儀用互感器（電壓互感器、電流互感器）、試驗用的高奪變壓器和調壓器等。
