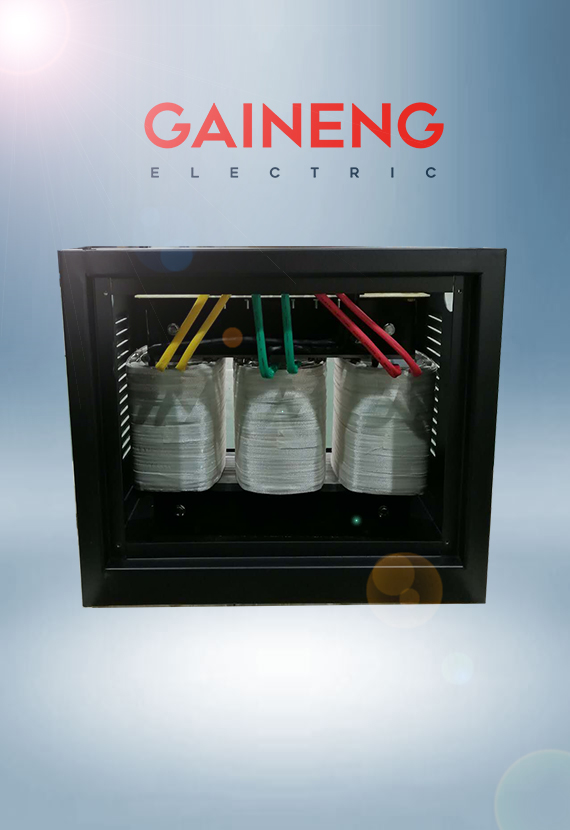

三相自耦變壓器型號規格表
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸(cm)/
重量(kg)
|
帶機箱尺寸(cm)/重量(kg)
|
|
OSG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
OSG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
OSG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
OSG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
OSG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
OSG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
OSG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
OSG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
OSG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
OSG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
OSG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
OSG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
OSG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
OSG-120KVA
|
75×35×68
|
100×50×105/600
|
|
OSG-150KVA
|
85×37×68
|
120×65×115/690
|
|
OSG-180KVA
|
95×45×83
|
120×65×115/930
|
|
OSG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
OSG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
OSG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
OSG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
OSG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
OSG-400KVA
|
115×55×105
|
140×60×145/1700
|
*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的自耦變壓器380V變220V|380V轉220V三相自耦變壓器|自耦變壓器轉220V等。
|
自耦變壓器380V變220V國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|
1、自耦變壓器380V變220V|380V轉220V三相自耦變壓器|自耦變壓器轉220V是輸出和輸入共用一組線圈的特殊變壓器.升壓和降壓用不同的抽頭來實現.比共用線圈少的部分抽頭電壓就降低.比共用線圈多的部分抽頭電壓就升高.
2、其實原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓，自耦變壓器是自己影響自己。
3、自耦變壓器380V變220V|380V轉220V三相自耦變壓器|自耦變壓器轉220V是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組，同容量的自耦變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用.
4、由于自耦變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料(硅鋼片和導線)和結構材料(鋼材)都相應減少，從而降低了成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。但通常在自耦變壓器中只有k=2時，上述優點才明顯。
5、由于自耦變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。
6、由于自耦變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器，不要認為一、二次繞組是串聯的，一次已裝、二次就可省略。
7、在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓問題。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。
|
自耦變壓器380V變220V技術參數
|
|
輸入電壓
|
三相660V 480V 380V 220V 200V
(任何電壓可定制）
|
環境溫度
|
-25℃-+45℃
|
|
輸出電壓
|
三相415V 380V 220V 200V
（任何電壓可定制）
|
海拔高度
|
<4000m
|
|
效率
|
≥95%
|
相對濕度
|
<90%
|
|
波形失真
|
無附加波形失真
|
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質.
|
|
功能
|
具有輸入電壓、輸出電壓指示（指帶機箱產品）
|
|
保護
|
具有過流保護可長期無人值守工作
|
|
絕緣電阻
|
≥50M
|
|
電氣強度
|
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
|
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定
|
|
過載能力
|
二倍的額定電流,維持1分鐘
|
|
|
|
